CNS活動施工架 (移動)

CNS雙層活動施工架

CNS雙層活動施工架

$28870未稅自取不含運-請加LINE 詢價訂貨!請提供公司資料、預計送貨地點、產品名稱+規格尺寸+數量,拿到正式報價單。
詳細介紹

  JI WENG SCAFFOLD LTD.
提供廠區直接買料,電話報價, 請加LINE
詢價訂貨!

請提供公司資料、預計送貨地點、產品名稱+規格尺寸+數量,拿到正式報價單。



CNS活動式移動施工架組裝流程
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定

步驟01:用交叉拉桿固定底層梯形架。 步驟02:裝上輪子R銷鉚釘固定。
步驟03:組合調整斜撐。     步驟04:固定斜撐鎖緊活扣螺栓。
步驟05:調整座與地面確實固定。   步驟06:裝水平踏板穩固施工架。
步驟07:掛上吉翁專利扶手先行。   步驟08:安裝五階底層樓梯扶手
步驟09:安裝上層梯型架。      步驟10:安裝交叉拉桿上下欄杆
步驟11:拆扶手先行往上層掛上。   步驟12:安裝第二層水平踏板
步驟13:安裝最上層小爬梯。     步驟14:安裝小爬梯雙扶手
步驟15:裝上可掀踏板讓工作檯滿鋪。 步驟16:爬到第二層。
步驟17:安裝頂層1219欄杆。   步驟18:鎖緊四支1829水平構件
步驟19:安裝踢腳板用自備鐵絲固定。 步驟20:完成組搭。











CNS活動施工架介紹
吉翁鷹架 專業CNS4750製造商 遵循勞檢相關規定

適用於常移動變更施工位置的施工需求,例如施工於天花板、牆壁高處之裝修工程、設備安裝等,可使用移動式活動施工架方便從事輕便施工作業。要移動活動施工架前,(施工架上有人員時不得移動施工架)先將斜撐之調整座向上鬆開離開地面,並放開輪子煞車後緩慢推移,到達定位後,應將斜撐調整座固定於地面並將輪子煞車固定後才可上施工架施工。1.219M梯形立架結構設計,確實使用插銷做固定連結,讓活動施工架主體更為穩固。活動施工架需以人力推移時,如遇到坡度、地面凹凸不平等之情況,很容易發生傾倒災害,因此使用前應注意地面安全狀態,如推行中遇到地形變化,需特別注意避免傾倒危險發生。若遇到地面凹凸高低不平狀況時,需確實鎖緊斜撐調整座固定於地面,並檢查整體施工架穩定度後,才可上施工架施工,多一分用心與細心,有效減少災害發生並提高施工安全性。



施工架作業安全檢查重點及注意事項

                   ▲ 施工架上有人員時不得移動施工架

                   ▲ 施工架上有人員施工時應固定腳輪避免滑動。

                   ▲ 作業人員上下應使用內梯。


產品介紹 / CNS雙層活動施工架

使用CNS4750產品,整組符合勞檢規定組配!!

  • 依勞工施工安全相關規定,使用CNS4750產品組配,整組符合勞檢規定,適用於室內裝修、廠區、挑高天花板、更換燈具、油漆、微整修等施工...需隨時移動施工位置的施工環境,移動式上下設備。

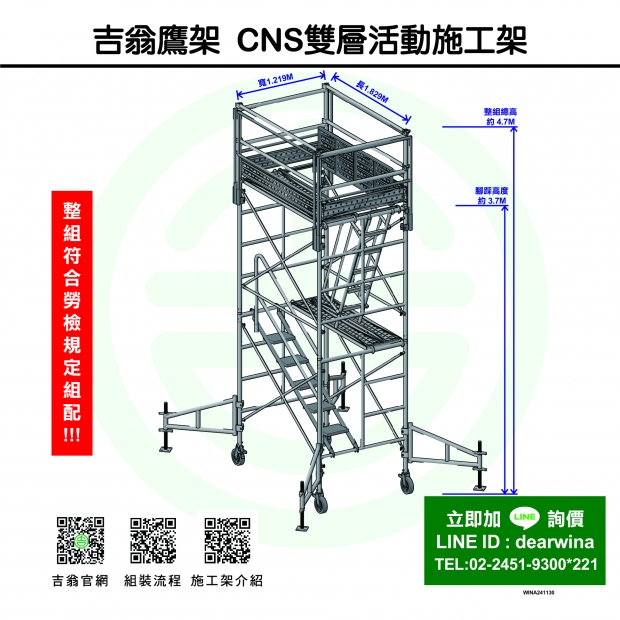

  • 人員站立高度(最上層水平踏板位置)約為 3.7M,整組施工架總高約為 4.7M。
  • 整組尺寸(不含活動架斜撐): 總高約 4.7M x 寬1.829M x 深1.219M。
  • 出貨材料堆疊打包後尺寸約:長300cm x 寬140cm x 高55cm。重量約:310kg。
  • 施工架最大活載重300kg。
  • 免費提供銷售證明一份(內含CNS證書及測試報告),紙本請自行妥善保管使用,
  • 補發將另酌收工本費$100/份。如有疑問請詳看 Q&A:銷售證明不夠用??(展開全部)
  • 可另自行加購應力結構計算書(含第三方技師簽證)(未整組完整購買,恕不提供加購應力服務)

C N S 雙 層 活 動 施 工 架   材 料 明 細
產 品 名 稱 數 量 備 註 說 明
01 梯型立架-底層(寬1219x高1725mm)(含連接棒) 2 符合國家標準品
02 梯型立架-上層(寬1219x高1725mm)( 含連接棒) 2 符合國家標準品
03 G型插銷(5mm) 10 (8支=用於上下梯形架+頂層欄杆連結安裝插銷固定)
(2支=用於樓梯扶手安裝插銷固定)
總計10支
04 (CNS)交叉拉桿1829型/錏管T2.0 4 CNS4750 國家標準正字標記產品
05 下欄杆-1800/1829mm共用型 2
06 (CNS)雙圓管鋼踏(寬570x長1829mm) 2 CNS4750 國家標準正字標記產品
07 可掀式雙管水平踏板(寬570x長1829mm)(全掀) 1
08 頂層欄杆(寬1219x高950mm)(活動施工架專用) 2
09 水平構件(長1829mm扣型橫桿) 4 搭配(8)頂層欄杆用之橫桿。
10 伸縮式(底層五階)樓梯2122~2227mm(可加裝扶手型) 1 第一層專用
11 小爬梯(五階)(含鉚釘+R銷)(可加裝扶手型) 1 第二層專用
12 小爬梯扶手 2 第二層專用
13 鉚釘(機械鍍鋅) 4 For輪子固定,搭配(14) R型叉銷 使用。
14 R型叉銷 4 For輪子固定,搭配(13) 鉚釘 使用。
15 八吋輪子 4
16 斜撐 (單扣可換式) 4 搭配(17) 600型調整座 使用。
17 600型調整座(高600mm)雙螺帽 4 搭配(16) 斜撐 使用。
18 踢腳板(寬154x1880mm)(T0.7) 4 可凹折成型,需自備鐵絲固定。
19 樓梯扶手(伸縮樓梯專用) 1 需搭配使用 (3) G型插銷 來安裝固定。
20 扶手先行掛具(正組) 4 2022新款,組搭影片步驟七,搭配(21+22)使用。
21 扶手欄桿1219 2 2022新款,組搭影片步驟七,搭配(20+22)使用。
22 扶手欄桿1829 2 2022新款,組搭影片步驟七,搭配(20+21)使用。
以上完整購買整組符合勞檢規定,材料買賣不含組搭。請加LINE詢價。

Q:能捧現金直接到廠區拿貨??   A:不能!!
      一手交錢一手交貨??              A:不行!!
      貨到後直接給現金??              A:不可以!!
      現金ㄟ為何還什麼都不行!!不可以!?

A:

為維護廠區進出貨運作順暢,一律依入帳順序排隊備貨,故直接到廠區無法販售商品給您,無論您是要 自取 OR  由吉翁派車運送,均需先取得吉翁報價單及匯款資訊,匯款入帳後,才會安排備貨。無缺貨狀態下,入帳後約七個工作天內安排出貨。

請先加LINE提供公司資料、預計送貨地點、產品名稱+規格尺寸+數量,由專人回覆吉翁報價單及匯款資訊給您,請確認吉翁報價單回簽匯款入帳,會再與您約定自取(出貨)日期

吉翁小提醒:
每一種產品都是一批批生產,不是一組組生產呦,所以吉翁需要安排時間備貨,請注意自身工期時效提前完成匯款訂貨。
不想匯款,不會匯款,就是喜歡給現金,請您
先加LINE拿到吉翁報價單後,歡迎來基隆廠付清現金完成訂貨(一律入帳排隊出貨,無法當天取貨),付現時間為每個上班日09:00-11:00 & 13:00-16:00
